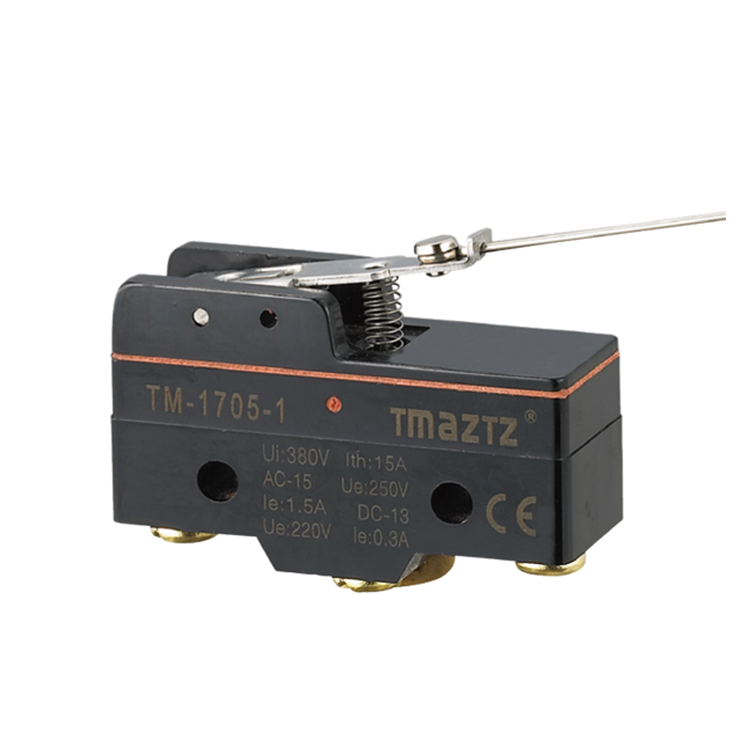

TM-1705-1 Waterproof Micro Switch

TM1-1 uses the environment, the shape, the installation procedure, and same as TMAZTZ-TM micro switch.

Degree of protection reaches IP67 (except for terminal part).

High switch on and off capacity(15A).

High accuracy.

Wide range of operation speed.

Contact Form:

TM-1306-2 Z15GD-B LXW5-11D Waterproof Micro Switch

Product List

Technical Parameters

TM-1705-1 Waterproof Micro Switch

Ratings

Rated voltageNoninductive Load (A)Inductive Load (A)Inrush Current(A)
Resistance LoadLamp LoadInductive Load (A)Motor Load
NCNONCNONCNONCNONCNO
125VAC1531.51552.530max.15max.
250VAC152.51.251531.5
500VAC31.50.752.51.50.75
8VDC1531.51552.5
14VDC1531.51052.5
30VDC6(2)31.5552.5
125VDC0.40.40.40.050.050.05
250VDC0.20.20.20.030.030.03


Characteristics

Operation speed0.01mm-1m/sec
Operating frequencyMechanical: 240 operations/min. Electical: 20 operations/min.
Contact resistance15mΩ max. (initial value)
Insulation resistance100mΩ min. (at 500VDC)
Dielectric strength1000VAC, 50/60 Hz for 1 minute between terminals of the same polarity
1500VAC, 50/60 Hz for 1 minute between current-carrying and non- current-carrying metal parts
1500VAC, 50/60 Hz for 1 minute between each terminal and ground
Vibration10-55Hz,1.5mm double amplitude
ShockMechanical durable: 1, 000m/Sec2 (about 100G'S)
Malfunction: 300m/Sec2 (about 30G'S)
Ambient temperatureGeneral purpose type: -25℃ to +80℃, Sealed type: -15℃ to +80℃
HumidityGeneral purpose type: 85% RH max., Sealed type: 95% RH max.
WeightAbout 22 to 58g


Operating Characteristics

Operating CharacteristicsModel

TM-1701

TM-1702

TM-1703

TM-1704

TM-1705

TM-1724

TM-1743

Operating forceOF (Max)

0.69N

1.57N

1.27N

1.57N

58.8mN

58.8mN

1.67N

Release forceRF (Min)

0.14N

0.27N

0.21N

0.41N

4.90mN

4.90mN

0.41N

Pre-travelPT  (Max)

5.6mm

2mm

4mm

2.4mm

8.3mm

19.8mm

2.4mm

Over-travelOT (Min)

1.27mm

1mm

1.6mm

0.5mm

5.6mm

10mm

0.51mm

Movement differentialMD (Max)

28.2mm

24.8mm

36.5mm

32.5mm

0.65mm

2mm

47.5mm

Operational positionOP

19±0.8mm

19±0.8mm

30.2±0.8mm

30.2±0.4mm

19±1mm

19.8±1.6mm

41.3±0.8mm


Operating CharacteristicsModel

TM-1300

TM-1301

TM-1303

TM-1305

TM-1306

TM-1307

TM-1308/1309

Operating forceOF(Max)

2.45~3.43N

1.38N

1.38N

2.45~3.43N

2.45~3.43N

2.45~3.43N

2.45~3.43N

Release forceRF(Min)

1.12N

0.14N

0.14N

1.12N

1.12N

1.12N

1.12N

Pre-travelPT(Max)

0.4mm

1.6mm

1.6mm

0.4mm

0.4mm

0.4mm

0.4mm

Over-travelOT(Min)

0.13mm

1.3mm

1.3mm

1.6mm

1.6mm

5.5mm

3.58mm

Movement differentialMD(Max)

0.05mm

20.6mm

31.8mm

0.05mm

0.05mm

0.05mm

0.05mm

Operational positionOP

15.9±0.4mm

17.4±0.8mm

28.6±0.8mm

28.±0.8mm

21.5±0.5(mm)

21.8+0.8(mm)

33.±1mm(5)mm



//
